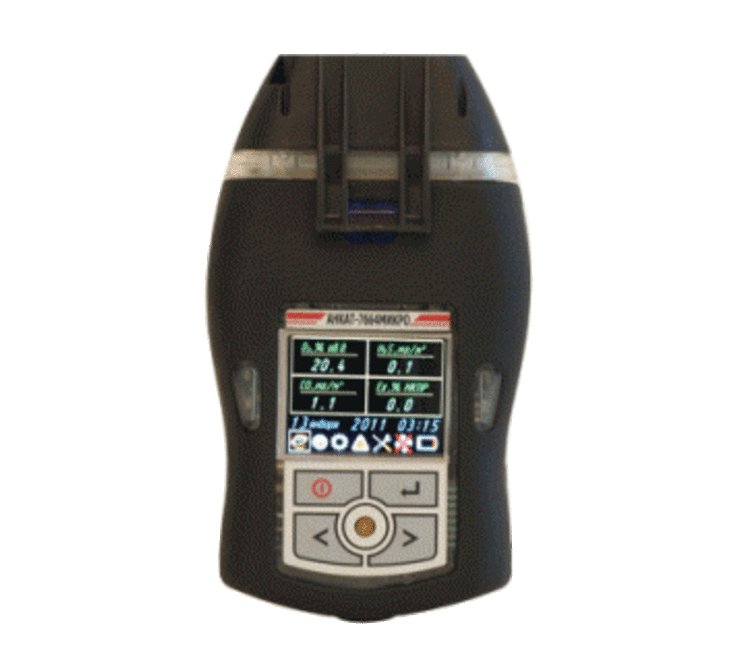

АНКАТ-7664Микро - газоанализатор переносной многокомпонентный

Миниатюрный газоанализатор переносного типа с многокомпонентной работой. Устройство позволяет одновременно контролировать довзрывоопасные значения целого ряда веществ:

• метана (СН4);
• суммы углеводородов (SCH)
• пропана (С3Н8)
• окиси углерода (СО)
• сероводорода (H2S)
• хлористого водорода (HСl)
• хлора (Cl2)
• диоксида серы (SО2)
• горючих газов (Ех)
• аммиака (NH3)
• диоксида углерода (СО2)
• кислорода (О2)
• диоксида азота (NО2)

При организации контроля возможны разные сочетания от одного компонента до четырех компонентов. На дисплее отображается одновременная цифровая индикация по каждому измеряемому компоненту. В случае превышения концентрации хотя бы одного из компонентов устройство издает световой и звуковой сигнал.
Где применяется
Используется службой экологии и охраны труда на предприятиях независимо от специфики деятельности. Особенно важно применять данный тип сигнализатора предприятиям, где деятельность связана с вероятностью выделения в атмосферу токсичных видов газа, где идет переработка и/или транспортировка газа и нефти, телефонные и тепловые сети.
Важно изменять показатели концентрации вблизи трюмов ГСМ и цистерн, где затруднен доступ кислорода и высока вероятность скопления токсичных и горючих газов, представляющих угрозу жизни и здоровью.
Тип газоанализатора - носимый (индивидуальный).
Способ забора пробы - диффузионный или принудительный от съемного микронасоса (опция).
Метод измерения - электрохимический (О2, СО, H2S, HСl, Сl2, SО2, NH3, NО2) и термохимический (Ex), оптико-абсорбционный (СО2, ΣСН, СН4, С3Н8).

Модификации газоанализатора

Модификация	Количество измеряемых компонентов	Измеряемые компоненты	Диапазон измерения
АНКАТ-7664Микро	4	Ех	0 – 50 %НКПР
		О2	0 – 30 %об. доли
		СО1)2)	0 – 200 мг/м³
		H2S2)	0 – 40 мг/м³
АНКАТ-7664Микро-01	3	Ех	0 – 50 %НКПР
		О2	0 – 30 %об. доли
		СО1)2)	0 – 200 мг/м³
АНКАТ-7664Микро-02	2	О2	0 – 30 %об. доли
		H2S2)	0 – 40 мг/м³
АНКАТ-7664Микро-03	2	Ех	0 – 50 %НКПР
		H2S2)	0 – 40 мг/м³
АНКАТ-7664Микро-04	2	Ех	0 – 50 %НКПР
		О2	0 – 30 %об. доли
АНКАТ-7664Микро-05	2	по заказу	1 канал Ех, 1 канал ЭХЯ3)
АНКАТ-7664Микро-06	4	по заказу	4 канала ЭХЯ3)
АНКАТ-7664Микро-07	3	по заказу	3 канала ЭХЯ3)
АНКАТ-7664Микро-08	2	по заказу	2 канала ЭХЯ3)
АНКАТ-7664Микро-09	3	CO2)	0 – 200 мг/м³
		SO2	0 – 20 мг/м³
		NO2	0 – 10 мг/м³
АНКАТ-7664Микро-10	1	СО25)	0 – 2,0 % об.доли
			0 – 5,0 % об.доли
			0 – 10,0 % об.доли
АНКАТ-7664Микро-11	3	СО25)	0 – 2,0 % об.доли
			0 – 5,0 % об.доли
			0 – 10,0 % об.доли
		СН4	0 - 99 %НКПР
		О2	0 – 30 % об.доли
АНКАТ-7664Микро-12	1	SСН	0 - 99 %НКПР
АНКАТ-7664Микро-13	1	С3Н8	0 – 0,85 % об.доли
			0 - 50 %НКПР
АНКАТ-7664Микро-14	1	СН4	0 - 99 %НКПР
			0 – 4,40 % об.доли
АНКАТ-7664Микро-15	2	по заказу	1 канал оптический4)5), 1 канал ЭХЯ3)
АНКАТ-7664Микро-16	3	по заказу	1 канал оптический4)5), 2 канал ЭХЯ3)

Примечание - Поверочным компонентом для измерительных каналов Ех и SСН является метан (СН4).
1) При наличии водорода в анализируемой среде допустимо ложное срабатывание по каналу измерений СО.
2) Диапазон измерений по измерительным каналам: СО – (0 – 200) мг/м³, H2S - (0 – 40) мг/м³.
3) Измерительный канал с ЭХД – любой из измерительных каналов О2, CO, H2S, NО2, SО2, Cl2, HCl и NH3. Диапазон измерений по измерительным каналам СО и H2S (если они присутствуют) определяется при заказе газоанализаторов.При наличии сероводорода в анализируемой среде допустимо ложное срабатывание по каналу измерений NH3.
4) Измерительный канал с ИКД – любой из измерительных каналов SСН, СО2, С3Н8, СН4.
5) Диапазон измерений по измерительному каналу СО2 определяется при заказе газоанализаторов.

Газоанализаторы АНКАТ-7664Микро,-01,-03,-04,-05 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxibdIICT4 Х. Газоанализаторы АНКАТ-7664Микро-02,-06,-07,-08?-09 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxibIICT4 Х. Газоанализаторы АНКАТ-7664Микро-10...-16 выполнены во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxibdIIBT4 Х. Степень защиты корпуса от пыли и влаги - IР54.
Газоанализатор обеспечивает одновременную цифровую индикацию концентрации всех измеряемых компонентов на встроенном ЖКИ дисплее с подсветкой, а также раздельную световую сигнализацию на каждый измеряемый компонент и единую звуковую сигнализацию при превышении порогов. Корректировка показаний и установка режимов газоанализатора осуществляется с помощью меню, выводимого на буквенно-цифровой дисплей.
Питание прибора осуществляется от аккумуляторного блока, при разряде которого на индикатор выводится соответствующее предупреждение, сопровождающееся звуковым сигналом. В газоанализаторах предусмотрена функция расчета средневзвешенного значения за 8 часов работы.
При измерении концентрации О2 “порог 2” может быть установлен как на превышение, так и на понижение (выбирается потребителем).

Oсновные технические характеристики

Измерительный канал	Единица физической величины	Диапазон измерений	Пороговые значения срабатывания предупредительной и аварийной сигнализации, устанавливаемые при выпуске газоанализаторов из производства		Диапазон установки пороговых значений срабатывания предупредительной и аварийной сигнализации
			ПОРОГ 1	ПОРОГ 2	ПОРОГ 1	ПОРОГ 2
О2	объемная доля, %	0 - 30	23 (на повышение)	19 (на понижение)	0 - 30	0 - 30
Ex	%, НКПР	0 - 50	7	12	0 - 50	0 - 50
СН4	объемная доля, %	0 - 4,4	0,3	0,53	0 - 4,4	0 - 4,4
С3Н8		0 - 0,85	0,14	0,24	0 - 1	0 - 1
SСН	%, НКПР	0 - 99	7	12	0 - 99	0 - 99
СО2	объемная доля, %	0 - 2	0,9	1,5	0 - 2	0 - 2
		0 - 5			0 - 5	0 - 5
		0 - 10			0 - 10	0 - 10
CO	мг/м³	0 - 50	20	40	0 - 50	0 - 50
		0 - 200	20	50	0 - 200	0 - 200
SO2		0 - 20	10	20	0 - 20	0 - 20
H2S		0 - 20	3	10	0 - 20	0 - 20
		0 - 40	10	25	0 - 40	0 - 40
NO2		0 - 10	2	10	0 - 10	0 - 10
Cl2		0 - 25	1	5	0 - 25	0 - 25
HCl		0 - 30	5	25	0 - 30	0 - 30
NH3		0 - 150	20	100	0 - 150	0 - 150

Достоинства

• возможность одновременного контроля от одного до четырех газов;
• цветной дисплей AMOLED;
• наличие модификаций с оптическим каналом измерения;
• время работы без калибровки 6 месяцев;
• хранение информации за 2 месяца при интервале записи 1 минута и 2 года при интервале записи 1 час;
• установка чувствительных элементов на разъемах;
• съемный побудитель расхода;
• взрывобезопасное исполнение;
• подсчет средневзвешенного значения концентрации по каждому каналу измерения;
• широкий температурный диапазон;
• mini USB выход;
• зарядка через mini USB порт;
• наличие световой и звуковой сигнализации;
• малые габариты и масса;
• надежная защита от пыли и влаги
• одобрен РМРС и РРР.
