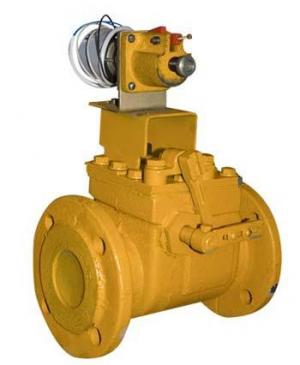

Предохранительные электромагнитные клапаны КПЭГ

Закрытие предохранительных электромагнитных клапанов КПЭГ происходит в автоматическом режиме в случае отключения электроэнергии. Открытие осуществляется только вручную в момент начала поступления электроэнергии. Исключается произвольное открытие клапана. Производятся клапаны КПЭГ по ГОСТ и могут эксплуатироваться при температуре от минус десяти до плюс сорока градусов Цельсия.

КПЭГ изготавливаются в климатическом исполнении УЗ ГОСТ 15150 (от -10оС до +40оС), а по типоразмерам с условным проходом DN 50, DN 100, DN 200:

КПЭГ-50, КПЭГ-100, КПЭГ-200- с питанием от сети постоянного тока с расположением рычагов с правой стороны по ходу газа;
КПЭГ-50Л, КПЭГ-100Л, КПЭГ-200Л - с питанием от сети постоянного тока с расположением рычагов с левой стороны по ходу газа;
КПЭГ-50П, КПЭГ-100П, КПЭГ-200П - с питанием от сети переменного тока с расположением рычагов с правой стороны по ходу газа;
КПЭГ-50ПЛ, КПЭГ-100ПЛ, КПЭГ-200ПЛ - с питанием от сети переменного тока с расположением рычагов с левой стороны по ходу газа.

Предохранительные электромагнитные клапаны КПЭГ - основные технические характеристики

Наименование параметра	КПЭГ 50, КПЭГ 50Л	КПЭГ 50П, КПЭГ 50ПЛ	КПЭГ 100, КПЭГ 100Л	КПЭГ 100П, КПЭГ 100ЛЛ	КПЭГ 200, КПЭГ 200Л	КПЭГ 200П, КПЭГ 200ПЛ
Условный проход, DN	50	50	100	100	200	200
Максимальное входное давление, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Тип привода	эл/магн	эл/магн	эл/магн	эл/магн	эл/магн	эл/магн
Время срабатывания, не более	1 с	1 с	1 с	1 с	1 с	1 с
Вид тока	постоянный	переменный	постоянный	переменный	постоянный	переменный
Частота, Гц	-	50	-	50	-	50
Потребляемая мощность, не более	18,5 Вт	40 Вт	18,5 Вт	40 Вт	18,5 Вт	40 Вт
Напряжение питания, В	24+1,2-3,6	220±22	24+1,2-3,6	220±22	24+1,2-3,6	220±22
Соединение с газопроводом	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817	фланцевое ГОСТ 12817
Класс герметичности	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544	"А" по ГОСТ 9544
Строительная длина, мм	230±1,5	230±1,5	350±2,0	350±2,0	600±3,0	600±3,0
Габаритные размеры, не более: - длина А, мм - ширина Б, мм - высота В, мм	230 300 350	230 300 350	390 360 450	390 360 450	700 450 600	700 450 600
Масса, кг	25	25	52	52	141	141
