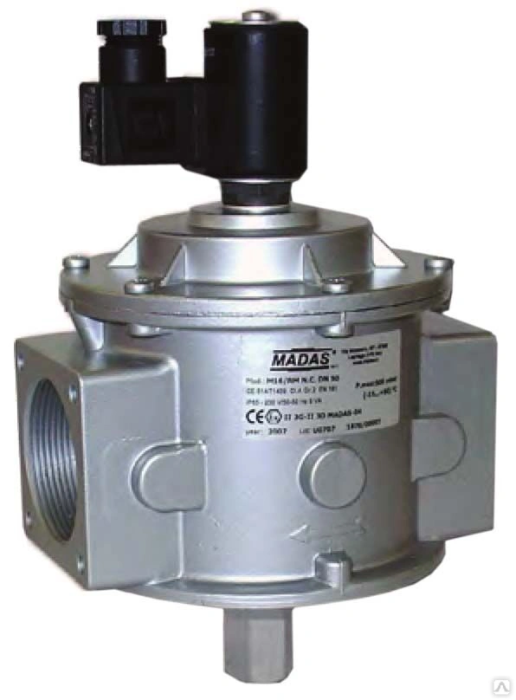

Клапан MADAS M16/RMO N.A.-M16/RM N.A.-M16/RMOC N.A.

Для этих целей предназначается рычаг взвода. Используются клапаны данной серии в виде запорно-регулирующего органа на трубопроводных магистралях, а также газогорелочных устройствах, где рабочая среда - это природный газ, воздух, сжиженный нефтяной газ. Давление веществ не должно превышать 0,6 МПа. Данные модели могут быть укомплектованы кнопкой для проведения ручного отключения поступления газа из рабочей системы. Данная кнопка может заменять шаровый кран на линии газового трубопровода, позволяя проводить периодические осмотры электромагнитного клапана в качестве меры профилактики.

• Применение: неагрессивные газы трех групп (сухие газы)

• Резьбовые соединения, Rp (латунный корпус): (DN 15 ÷ DN 25) согласно EN 10226

• Резьбовые соединения, Rp: (DN 20 ÷ DN 50) согласно EN 10226

• Фланцевые соединения, PN 16: (DN 65 ÷ DN 300) согласно ГОСТ 12820-80

• Электропитание: 12В пост.тока, 12В/50Гц, 24В пост.тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц

• Допустимые отклонения напряжения: -15% ... +10%

• Максимальное рабочее давление: 500 мбар или 6 бар (50 или 600 кПа)

• Температура окр. среды: -40 ÷ +60 °C

• Максимальная поверхностная температура: 70 °C

• Степень защиты: IP65

• Группа: 2

• Время закрытия: <1 сек.

Установка:

Электромагнитные клапаны рекомендуется устанавливать после фильтра вне помещения с управляющими ими приборами и перед регулирующими органами.

Направление потока газа должно совпадать с направлением стрелки, нанесенной на корпус клапана.

Клапаны диаметром DN 15-DN 300 рекомендуется устанавливать вертикально катушкой вверх.

Электромагнитные клапаны соответствуют Директиве 94/9/СЕ (Директива АТЕХ 100) как устройства группы II категорий 3G и 3D, вследствие чего могут устанавливаться в зонах 2 и 22, классифицированных в приложении I Директивы 99/92/ЕС. Указанные клапаны не могут использоваться в зонах 1 и 21, а также в зонах 0 и 20, согласно Директиве 99/92/ЕС

Для определения категорий помещений (зон опасности) смотрите нормы EN 60079-10 либо соответствующие нормы Украины.

Клапаны соответствуют требованиям ГОСТ 12.2.063-81 и ГОСТ 5761-74 и зарегистрированы в Реестре системы УкрСЕПРО № UA1.013.0064198-05.

Электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A
