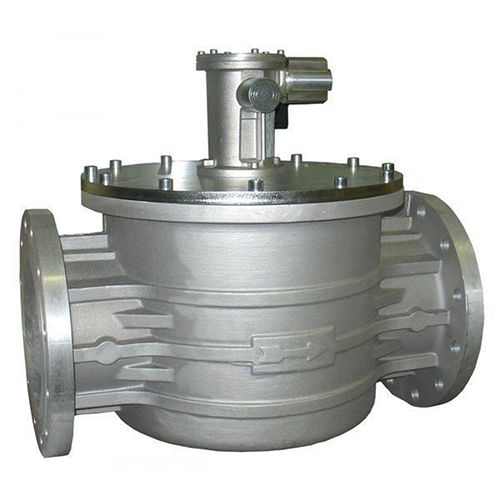

Клапан MADAS M16/RMO N.C.-M16/RM N.C.

Техническое описание:

Электромагнитные клапаны данной серии – быстродействующие нормально закрытые устройства.

Управление (открытие клапана) осуществляется вручную. Открытие производится посредством рычага взвода после подачи напряжения питания на соленойд. Клапаны MADAS M16/RMO N.C.-M16/RM N.C. применяются как запорно-регулирующий орган на трубопроводах и газогорелочных системах, где в качестве рабочей среды выступает воздух, природный газ, сжиженный нефтяной газ. Максимально допустимое давление рабочей среды не должно превышать 0,6 МПа.

СООТВЕТСТВИЕ

• Сертифицирован в соответствии с системой сертификации ГОСТ Р

• Сертифицирован в ЕС по стандарту EN 161

• Отвечают требованиям Директивы 90/396/EEC (по газовым системам)

• Модификация для давления 6 бар отвечает требованиям Директивы 97/23/EC (PED – по оборудованию для работы под давлением)

• Отвечает требованиям Директивы 94/9/EC (ATEX – по оборудованию для работы в потенциально взрывоопасных средах)

• Отвечает требованиям Директивы 2004/108/EC (по электромагнитной совместимости)

• Отвечает требованиям Директивы 2006/95/EC (по низковольтным системам)

Применение: неагрессивные газы трех групп (сухие газы)

• Резьбовые соединения, Rp (латунный корпус): (DN 15 ÷ DN 25) согласно EN 10226

• Резьбовые соединения, Rp: (DN 20 ÷ DN 50) согласно EN 10226

• Фланцевые соединения, PN 16: (DN 65 ÷ DN 300) согласно ISO 7005

• Электропитание: 12В пост.тока, 12В/50Гц, 24В пост.тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц

• Допустимые отклонения напряжения: -15% ... +10%

• Максимальное рабочее давление: 500 мбар или 6 бар (50 или 600 кПа)

• Температура окр. среды: -40 ÷ +60 °C

• Максимальная поверхностная температура: 75 °C

• Степень защиты: IP65

• Группа: 2

• Класс: А

• Время закрытия: <1 сек.

• Степень фильтрации: 50µм

•  Класс фильтрации: G2 (согласно EN 779)

ОБМОТКА

• Полиамидная смола, упакованная в стекловолокно

• Контакты типа DIN 43650

• Класс изоляции F (155°)

• Класс эмалированной медной проволоки H (180°)

МАТЕРИАЛЫ

• Штампованный алюминий (UNI EN 1706)

• Латунь OT-58 (UNI EN 12164)

• Нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088)

• Алюминий 11S (UNI 9002-5)

• Бутадиенакрилонитрильный каучук (UNI 7702)
