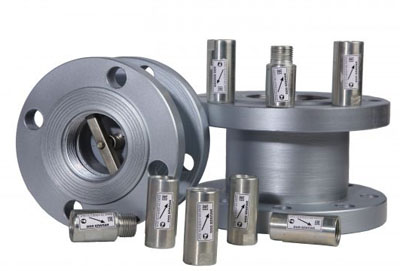

КТЗ Клапаны термозапорные КТЗ 001
В наличии · Цена по запросу · арт. 2345657
| Раздел | Клапаны предохранительные запорные |
|---|---|
| Артикул | 2345657 |
| Цена | По запросу |
Описание
Разработка клапанов термозапорных КТЗ 001 выполнена согласно уже введенным в действием дополнениям и изменениям в Правила пожарной безопасности РФ, а также иным нормативно-правовым документам, регулирующим использование бытовых газовых приборов.
Клапан КТЗ является элементом разового действия. В случае достижения на клапане температуры от восьмидесяти до ста градусов Цельсия вставка в клапане расплавляется, за счет чего высвобождается проход для запорного механизма, досылаемого посредством пружины до седла клапана и тем самым перекрывая поток газа.
Клапан пригоден для использования на трубопроводах с любым типом газа.
КТЗ схема
Клапан КТЗ снабжен затвором «металл по металлу», имеет полнопроходное сечение и пригоден для всех видов газов. Допустимая рабочая температура -50 - +45 °С. Рабочее давление до 0,6 МПа (6 кгс/см2). Допустимый пропуск через затвор в закрытом состоянии при давлении на входе 0,6 МПа (6 кгс/см2) 0,3 л/мин. Резьба трубная цилиндрическая по ГОСТ 6357-81.
Клапаны термозапорные КТЗ - основные технические характеристики:
|
Тип |
Ду |
Присоединение вход - выход |
Размер L1 |
|---|---|---|---|
|
КТЗ 001-15 |
15 (1/2") |
внутр.-внешн. |
66 |
|
КТЗ 001-20 |
20 (3/4") |
внутр.-внешн. |
81 |
|
КТЗ 001-25 |
25 (1") |
внутр.-внешн. |
90 |
|
КТЗ 001-32 |
32 (1 1/4") |
внутр.-внешн. |
102 |
|
КТЗ 001-40 |
40 (1 1/2") |
внутр.-внешн. |
117 |
|
КТЗ 001-50 |
50 (2") |
внутр.-внешн. |
|
|
КТЗ 001-15-01 |
15 (1/2") |
внутр.-внутр. |
75 |
|
КТЗ 001-20-01 |
20 (3/4") |
внутр.-внутр. |
89 |
|
КТЗ 001-25-01 |
25 (1") |
внутр.-внутр. |
102 |
|
КТЗ 001-32-01 |
32 (1 1/4") |
внутр.-внутр. |
113 |
|
КТЗ 001-40-01 |
40 (1 1/2") |
внутр.-внутр. |
126 |
|
КТЗ 001-50-01 |
50 (2") |
внутр.-внутр. |
|
|
КТЗ 001-50-02 |
50 |
фланец-фланец |
90 |
|
КТЗ 001-65-02 |
65 |
фланец-фланец |
95 |
|
КТЗ 001-80-02 |
80 |
фланец-фланец |
165 |
|
КТЗ 001-100-02 |
100 |
фланец-фланец |
165 |
|
КТЗ 001-150-02 |
150 |
фланец-фланец |
185 |
|
КТЗ 001-200-02 |
200 |
фланец-фланец |
240 |
